Cámara refrigerada URANUS-C PRO (IMX585) Player One

Características:

La línea de cámaras refrigeradas por DSO es la línea de productos más avanzada en la historia de Player One. A través de numerosas modificaciones y reconstrucciones, logramos esta versión final. Acerca nuestra última tecnología y diseño a todos, estamos muy orgullosos de presentar esta gama de cámaras.

La fuente de alimentación no está incluida en el paquete de la cámara, fuente de alimentación de alta calidad de 12 V 5 A.

Controladores y software:  http://player-one-astronomy.com/service/software/

Manual:  http://player-one-astronomy.com/service/manuals/

Descripción

La cámara Uranus-C Pro (IMX585) es desarrollada por Player One Astronomy, es la primera cámara refrigerada IMX585 del mundo . Cámara Uranus-C Pro, que adopta el sensor de color de formato Sony IMX585 de 1/1,2 " . El tamaño de píxel de 2,9um permite una profundidad de pozo de 47,7Ke con un total de 8,3 MP (la resolución es 3856*2180) y la diagonal es 12,85 mm.

Tecnología STARVIS

La cámara Uranus-C Pro (IMX585) basada en la tecnología Sony STARVIS2, esta es la tecnología de píxeles retroiluminados utilizada en los sensores de imagen CMOS.

Formato

La cámara Uranus-C Pro tiene un formato de 1/1,2″, este tamaño es lo suficientemente grande para tomar imágenes.

Puntos fuertes

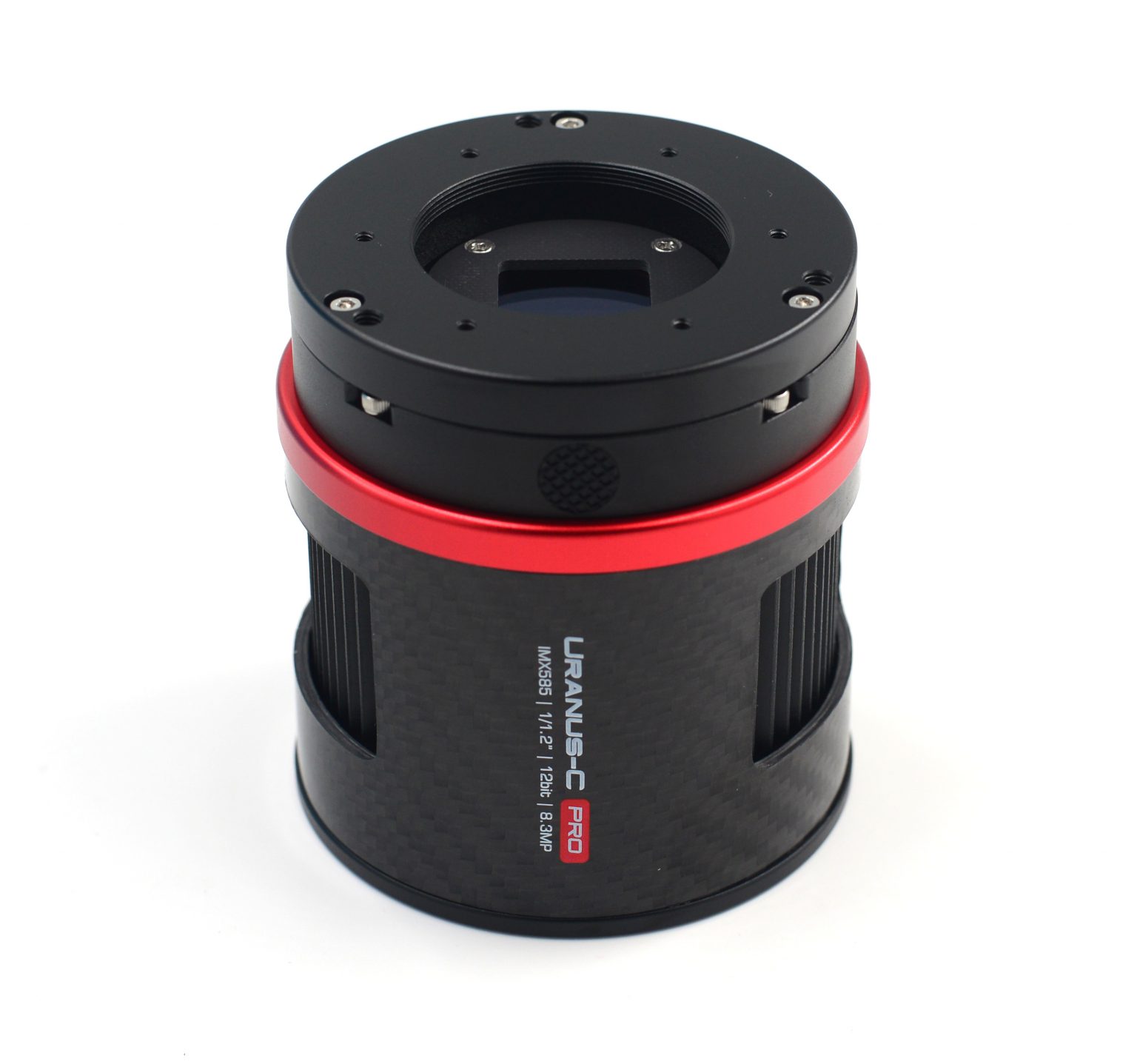

Diseño de vanguardia

¡La cámara refrigerada Uranus-C Pro utiliza el mismo diseño que la serie refrigerada Ares ! Con una carrocería redonda, una combinación de colores clásica en rojo y negro y el uso de fibra de carbono para reducir el peso y un aspecto vanguardista. También integramos la placa de inclinación del sensor y la PCB anti-rocío . ¡Esta serie de diseños hace que la cámara no solo sea liviana y fresca, sino también funcional!

Placa inclinable de 3 o 4 puntos

Al fotografiar objetos de cielo profundo, la placa de inclinación del sensor se puede utilizar para ajustar el ángulo de inclinación del sensor y hacer que las estrellas en las esquinas sean más redondeadas. La cámara Uranus-C Pro proporciona una placa inclinable delantera y trasera para satisfacer todos los escenarios de uso.

La placa inclinable frontal 3P es la parte predeterminada de la cámara, creemos que la mayoría de los usuarios ya la han experimentado. Esto funciona bien en muchos escenarios básicos.

La placa de inclinación trasera 4P es una pieza alternativa para la cámara, cuando se utiliza rueda de filtro/cajón de filtro y OAG con ángel fijo, es necesaria. Y también es conveniente para los usuarios de RASA ajustar el ángulo de inclinación del sensor.

La almohadilla de sombreado de esponja de alta densidad incorporada puede bloquear la luz de las ranuras laterales sin fugas laterales.

Fibra de carbono y peso ligero.

El Uranus-C Pro utiliza fibra de carbono en su cuerpo principal para minimizar el peso. La cámara pesa sólo 420 gramos, lo que la convierte en uno de los modelos más ligeros del mercado.

Enfriamiento

La serie de cámaras refrigeradas Player One utiliza una unidad de refrigeración TEC de 2 etapas; después de mejorar el diseño de la estructura para rechazar el calor en la cámara de la cámara, la cámara Delta-T puede alcanzar 35-40 ℃.

Anti niebla

En el diseño de cámaras refrigeradas, Player One siempre busca la perfección, todas las características necesarias deben tener, especialmente el sistema anti-rocío, es el problema que muchas cámaras pequeñas refrigeradas han ignorado.

Completado

La cámara Uranus-C Pro tiene 47,7 Ke, que es casi 3 veces más que la generación anterior IMX485 (13ke).

Fotograma por segundo

La cámara Uranus-C Pro puede ejecutar 47 fotogramas por segundo en modo RAW8, que es mucho más rápido que las cámaras IMX485.

Sin brillo de amplificador

La cámara Dark of the Uranus-C Pro es totalmente “oscura”, ¡es una cámara sin “Amp-Glow”!

300s@gain=0, offset=10, -10 grados, marco oscuro de la cámara Uranus-C Pro: Descargar

Vista previa del marco oscuro: exposición = 300 s, ganancia = 0, desplazamiento = 10, temperatura = -10 ℃ Estiramiento automático STF en Pixinsight 1.86

Non-Amp-Glow puede brindarnos un fondo muy limpio, siendo mucho más fácil obtener imágenes de alta calidad.

La cámara Uranus-C Pro también es muy buena para imágenes solares, lunares y planetarias. Su sensor de 1/1,2″ puede capturar fácilmente el disco completo del Sol y la Luna con refractores de distancia focal corta. Y también podría hacer que el trabajo en mosaico sea más eficiente.

Caché DDR3 de 512 MB

Como mejora, el caché DDR3 de las cámaras refrigeradas se ha aumentado a 512 MB, lo que ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la pérdida de fotogramas y reduce significativamente el ruido de lectura.

Con el caché DDR3, la cámara ya no tiene altos requisitos para las necesidades informáticas; seguirá teniendo un rendimiento excelente incluso si se conecta a un puerto USB 2.0.

Puerto de datos tipo C

La pieza trasera de la cámara refrigerada tiene 2 puertos de datos tipo C y un puerto de alimentación de 12 V CC de 5,5 × 2,1 mm.

El puerto de datos principal admite el protocolo USB3.0 , la cámara puede funcionar a 47 fps en modo RAW8 . El puerto tipo C es más fácil de conectar al montar equipos de imágenes por la noche.

Al guardar imágenes, ya que la velocidad de escritura real se verá afectada

Cable estándar

Sistema de refrigeración y calefacción anti-rocío.

En la ventana ASCOM, proporcionamos 3 parámetros ajustables: temperatura objetivo, velocidad del ventilador y potencia anti-rocío.
Delta-T estándar: 35 ℃ -40 ℃, cuando la temperatura ambiente es 30 ℃, velocidad del ventilador 100 %, calentador de rocío 1 %.

Configuraciones Delta-T recomendadas: 30 ℃ -35 ℃ por debajo de la temperatura ambiente, velocidad del ventilador 50-70 %, calentamiento por rocío 10 %, consumo de energía 40-60 %.
La velocidad de rotación del ventilador de refrigeración también es ajustable; la velocidad predeterminada es 50%.

El problema del rocío es el mayor enemigo de las imágenes astronómicas; la cámara tiene un calentamiento anti-rocío incorporado frente a la cámara. La potencia de calefacción es ajustable.

Mecanismo de protección contra sobretensión y sobrecorriente.

Las cámaras Player One producidas por el número uno garantizan la seguridad de su cámara y otros equipos con mecanismos de protección contra sobretensión y sobrecorriente.

Rendimiento

HCG abierto con  ganancia = 180 .

Ruido de lectura

En cuanto al ruido de reproducción, prometemos solemnemente que todos los valores se obtienen de pruebas reales. Y para los usuarios, pueden utilizar Sharpcap 4 para realizar pruebas. SC4 tiene una función llamada Análisis de sensores que proporciona una forma muy sencilla de probar el ruido de lectura.

Si está interesado en realizar pruebas de ruido de reproducción, puede probarlo usted mismo, lo cual es muy simple.

corriendo oscuro

La corriente oscura es de sólo 0,0004 e/s/pix a -20 ℃ y 0,005 e/s/pix a 0 ℃. En toda la curva, la corriente oscura casi parece una línea recta, lo que puede demostrar que la cámara Ares tiene muy buena calidad y rendimiento estable.

curva de ecualización

Diseño mecanico

enfoque posterior

A continuación se presentan algunas recomendaciones de soluciones BFL de 55 mm para esta cámara. Si no considera BFL, el modo de conexión es diferente.

Libro

Características

• Sensor : SONY IMX585 1/1.2" CMOS (color)
• Diagonal : 12,85 mm.
• Píxeles totales : 8,3 megapíxeles
• Resolución máxima : 3856×2180
• Tamaño de píxel : 2,9 μm
• Matriz Bayer : RGGB
• Tamaño del sensor : 11,2 mm × 6,3 mm
• Cuadro/s: 47FPS (10 bits)
• Contraventana : Persiana enrollable
• Rango de exposición : 32μs-2000s
• Ruido de lectura : 6,5-0,7e
• Pozo completo : 47,7ke
• Ecualizador:  ≈91%
• ADC : 12 bits
• Sistema de refrigeración : componente de refrigeración TEC de 2 etapas de alta calidad.
• Consumo : 12V – 3A Máx.
• Delta T : 35°C-40°C (por debajo de la temperatura ambiente)
• Temperatura de funcionamiento : -10°C—60°C
• Humedad de funcionamiento : 0%—80%
• Vidrio protector : D32*2MM con tratamiento antirreflectante de alta calidad, multicapa
• Puertos de datos : USB3.0/USB2.0
• Adaptadores : 1.25″ / M42X0.75
• Enfoque posterior : 17,5 mm
• Diámetro:  78 mm
• Peso : 420 g
• Resolución y FPS
  FPS en modo USB3.0 Resolución 10 bits ADC
  3856×2180 46FPS
  3840×2160 47FPS
  1920×1080 187FPS
