Cámara Player One Zeus 455 M-Pro IMX455

Cámara Player One Zeus 455 M-Pro IMX455 Full Frame de 61 Mp.

 Nuevo diseño de vanguardia

Los polígonos como el hexágono regular son muy Player One, las cámaras refrigeradas por DSO se han diseñado para hacerlos más bellos y prácticos.

Después de numerosas pruebas, el estilo final se decidió por un octágono científico y tecnológico para construir la línea principal de la carrocería y se complementó con chaflanes redondos para lograr rigidez y flexibilidad.

La pieza frontal es redonda para evitar la difracción en RASA y el sistema hiperestelar.

El rojo positivo, que parece un fuego de verano, se combina con el negro discreto, el proceso de glaseado ultrafino de toda la superficie hace que la cámara luzca lujosa y fresca, manteniendo al mismo tiempo el estilo Player One.

La cámara refrigerada desarrollada por  Player One Astronomy está diseñada para imágenes DSO avanzadas.

Ella adopta el Sensor  Sony IMX455AQK-K de grado industrial . El  tamaño de píxel de 3,76 um  permite una profundidad de  71,6 Ket  con un total de  61 MP  (la resolución es 9576 x 6388 )  y la diagonal es de  44,3 mm .

Placa de inclinación del sensor de ajuste trasero de 4 puntos

Al fotografiar el cielo profundo, la placa inclinable permite reducir la curvatura debido al mal paralelismo de los rayos de luz que llegan al sensor.

Player One ha elegido una placa de inclinación de 4 puntos que se puede ajustar desde la parte trasera para facilitar el ajuste.

El ajuste de 4 puntos hace que sea más fácil saber qué esquina necesita ajustarse.

Para comprender el método de ajuste de 4 puntos, hicimos un ejemplo para los usuarios:

Enfriamiento profundo

La serie de cámaras refrigeradas Player One utiliza una unidad de refrigeración  TEC de 2 etapas ; después de mejorar el diseño de la estructura para rechazar el calor en la cámara de la cámara, la cámara Delta-T puede alcanzar más de 40 ℃.

Caché DDR3 de 512 MB

Como mejora, el caché DDR3 de las cámaras refrigeradas se ha aumentado a 512 MB, lo que ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la pérdida de fotogramas y reduce significativamente el ruido de lectura.

Con el caché DDR3, la cámara ya no tiene altos requisitos para las necesidades informáticas; seguirá teniendo un rendimiento excelente incluso si se conecta a un puerto USB 2.0.

Tecnología STARVIS

La cámara Zeus Cooled (IMX455)  basada en la tecnología Sony STARVIS, esta es la tecnología de píxeles retroiluminados utilizada en los sensores de imagen CMOS.

Formato de fotograma completo

La cámara refrigerada EUS 455M Pro tiene un formato de fotograma completo (36 mm x 24 mm), por lo que es muy adecuada para imágenes SD profesionales.

ADC nativo de 16 bits

El  sensor IMX455  tiene un  ADC integrado nativo de 16 bits . El ADC nativo de 16 bits (65536 niveles) proporciona una resolución de muestreo más alta que el de 12 bits (4096 niveles) o el de 14 bits (16384 niveles).
Cuando hacemos un cambio de lineal a no lineal, los datos de 16 bits pueden admitir una transformación muy fuerte y también pueden brindar una transición de luz y oscuridad mucho mejor, además, los 16 bits pueden hacer que el color sea más vívido.

Sin brillo de amplificador

La cámara refrigerada ZEUS 455M Pro tampoco es una cámara amplificadora.
300s, ganancia-0

Exposición 300s, ganancia-0, compensación 10, temperatura y 20 C STF estirado en Pixinsight 1,80,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0,0,0,0,0,0,0

La tecnología Non Amp-Glow puede brindarnos una OSCURIDAD muy limpia, siendo mucho más fácil obtener imágenes de alta calidad.

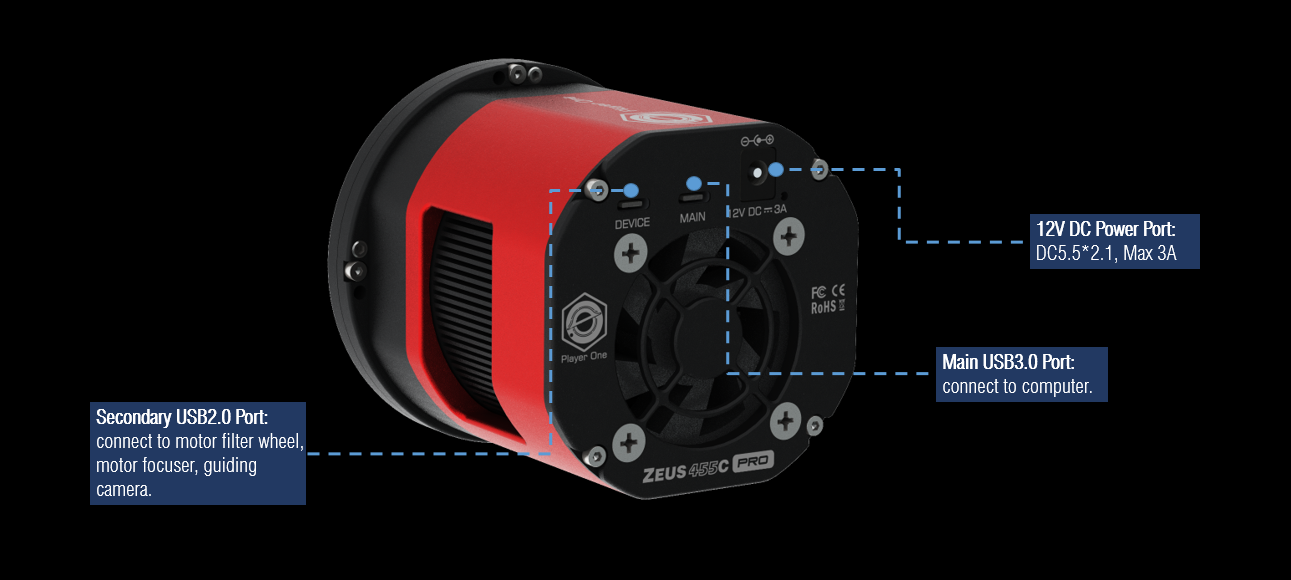

Puerto de datos tipo C y puerto de fuente de alimentación

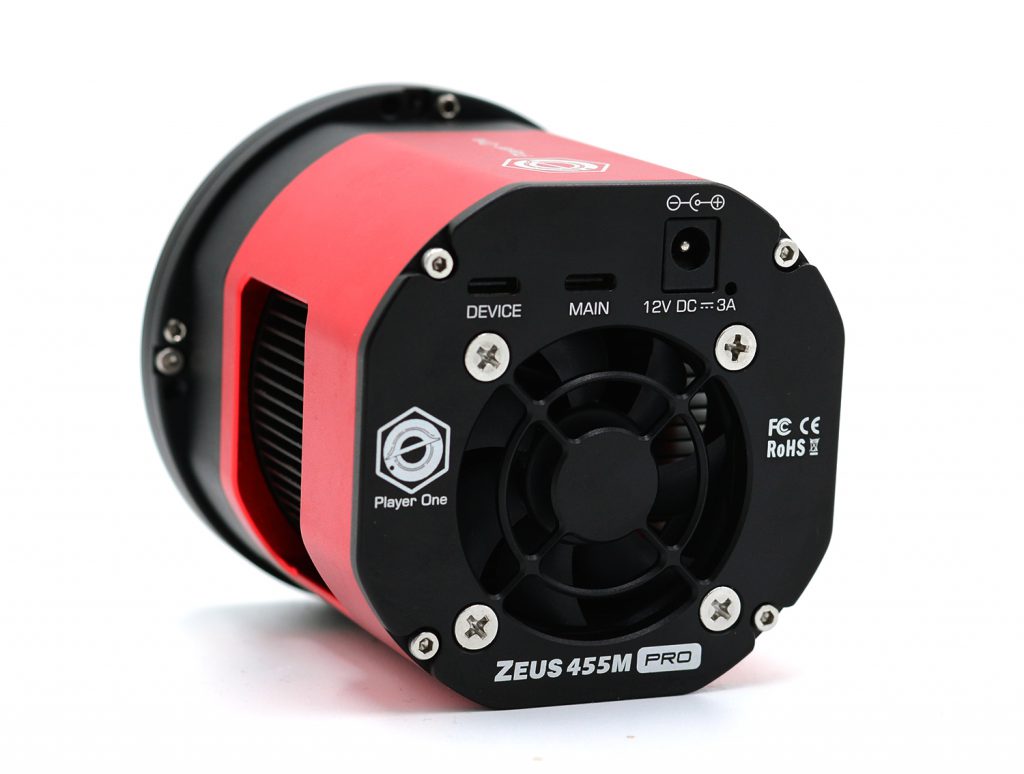

La pieza trasera de la cámara refrigerada tiene 2 puertos de datos tipo C y un puerto de alimentación de 12 V CC de 5,5 x 2,1 mm.

El puerto de datos principal admite el protocolo  USB3.0 , la cámara puede funcionar a  6,5 ​​fps en modo RAW8 . El puerto tipo C es más fácil de conectar al montar equipos de imágenes por la noche.

Al grabar imágenes, la velocidad de escritura real se ve afectada por la velocidad de escritura del propio disco duro; cuando la velocidad de escritura del disco duro es lenta, es posible que la grabación no alcance la velocidad teórica. Se recomienda utilizar una unidad de estado sólido de alta calidad para guardar los datos y aprovechar al máximo el rendimiento de la cámara.

La cámara tiene un puerto  de 12 V CC de 5,5 x 2,1 mm  para proporcionar suficiente energía al sistema de refrigeración TEC. Si no necesita refrigeración eléctrica, simplemente conecte el puerto principal tipo C y la cámara funcionará como una cámara sin refrigeración.

Uso de cable estándar

Sistema de refrigeración y calefacción antivaho.

En la ventana ASCOM, proporcionamos 3 parámetros ajustables: temperatura objetivo, velocidad del ventilador y potencia antivaho.

Estándar Delta-T  : 35  ℃ (-2 C ℃ ), cuando  la temperatura ambiente es de 30 C, velocidad del ventilador 100 %, calentamiento anti-rocío 10 %.

• Recomendar ajustes Delta-T:  30 C  por debajo de  la temperatura ambiente,
• velocidad del ventilador : 70%,
• calefacción antivaho : 10%

La velocidad de rotación del ventilador de refrigeración también es ajustable; la   velocidad  predeterminada es 70% .

El problema del rocío es el mayor enemigo de las imágenes astronómicas, ya que la cámara anti-rocío incorporada se calienta frente a la cámara. La potencia térmica es regulable.

Mecanismo de protección contra sobretensión y sobrecorriente.

Player Una cámara que producimos garantiza la seguridad de su cámara y otros equipos a través de mecanismos de protección contra sobretensión y sobrecorriente.

Modo de muestreo doble

La serie ZEUS tiene un modo de muestreo doble. El modo  normal y  el modo  de bajo ruido tienen diferentes ventajas en la obtención de imágenes.

1. El modo normal  tiene más FPS, es más adecuado para  imágenes planetarias .

2.  El modo  de bajo ruido  (LRN) tiene menor ruido de reproducción y mayor rango dinámico. es más adecuado  para imágenes SSO .

Con una ganancia de 0, la cámara tiene un rango dinámico de 14,2 pasos y una capacidad de pozo de 71,6 Kit, el ruido de lectura es 4,2e.

HCG abierto con ganancia de 125 , la cámara tiene 13,5 pasos de rango dinámico y 16,7 CADA CUADRÍCULA, la caída del ruido de lectura es de solo 1,5e.

FPS

La cámara refrigerada por ZEUS puede ejecutar 6,5 FPS en el modo RAW8 y 3,2 FPS en el modo RAW16.

CompletoBien extendido

La cámara refrigerada ZEUS 455M Pro tiene 71,6 Ke de FullWell

Ruido

En cuanto al ruido de reproducción, prometemos solemnemente que todos los valores se obtienen de pruebas reales. Y para los usuarios, pueden usar Sharpcap 4 para realizar pruebas. SC4 tiene una función llamada  Análisis de sensores , que proporciona una forma muy sencilla de probar el ruido de lectura.

Si está interesado en las pruebas de lectura de ruido, puede probarlas usted mismo, lo cual es muy sencillo.

Corriente oscura

La corriente oscura es solo 0,00014 e/s/pix a -20 C y 0,00154 e/s/pix a 0 C. A lo largo de la curva, la corriente oscura es casi como una línea recta, lo que puede demostrar que la cámara zEUS tiene muy buenas calidad.

curva de ecualización

dibujos mecanicos

Solución de enfoque posterior

Artículos entregados

Características

• Sensor : Nuevo SONY IMX455AQK-KK CMOS de fotograma completo (monocromo)
• Diagonal : 44,3 mm
• Píxeles totales : 61 megapíxeles
• Resolución máxima : 9576 - 6388
• Tamaño de píxel : 3,76um
• Matriz Bayer : RGGB
• Tamaño del chip : 36 mm x 24 mm
• Velocidad de FPS :
  en modo USB3.0 Resolución CAN de 10 bits ADC de 16 bits
  9576-6388 6,5 FPS 3,2 FPS
  3840-2160 47 FPS 11
  FPS 1920-1080 105 FPS 22 FPS
  800-600 184 FPS 39 FPS
• persiana : Rodillo de persiana enrollable
• Rango de exposición : 32xx-2000s
• Ruido de lectura : 4,2-1,27e
• Bien lleno : 71,6 ke
• Pico de ecualización : 80%
• Dinámico : 16 bits
• Enfriamiento : Enfriamiento TEC de 2 etapas de alta calidad por componentes
• Consumo : 12V – 3A Máx.
• Delta T: 35°C (por debajo de la temperatura ambiente)
• Ventana protectora : Recubrimiento multicapa AR Plus (antirreflectante) de alta calidad D55 y 2MM
• Puerto de datos : Tipo-C USB3.0/USB2.0
• Adaptador : M54X0.75, 2"
• Enfoque posterior : 17,5 mm, 12,5 mm (sin placa de inclinación del sensor)
• Diámetro : 90 mm
• Peso : 650 g
