Cámara Cmos Artemis-C IMX294 Player One

Cámara IMX294 refrigerada ARTEMIS-C Pro

La línea de cámaras refrigeradas Deep Sky es la línea de productos más avanzada en la historia de Player One. Iniciaron el proyecto a partir del 2021, a través de muchas modificaciones y reconstrucciones lograron esta versión final.

Ofrece la última tecnología y diseño, una gama de cámaras muy lograda.

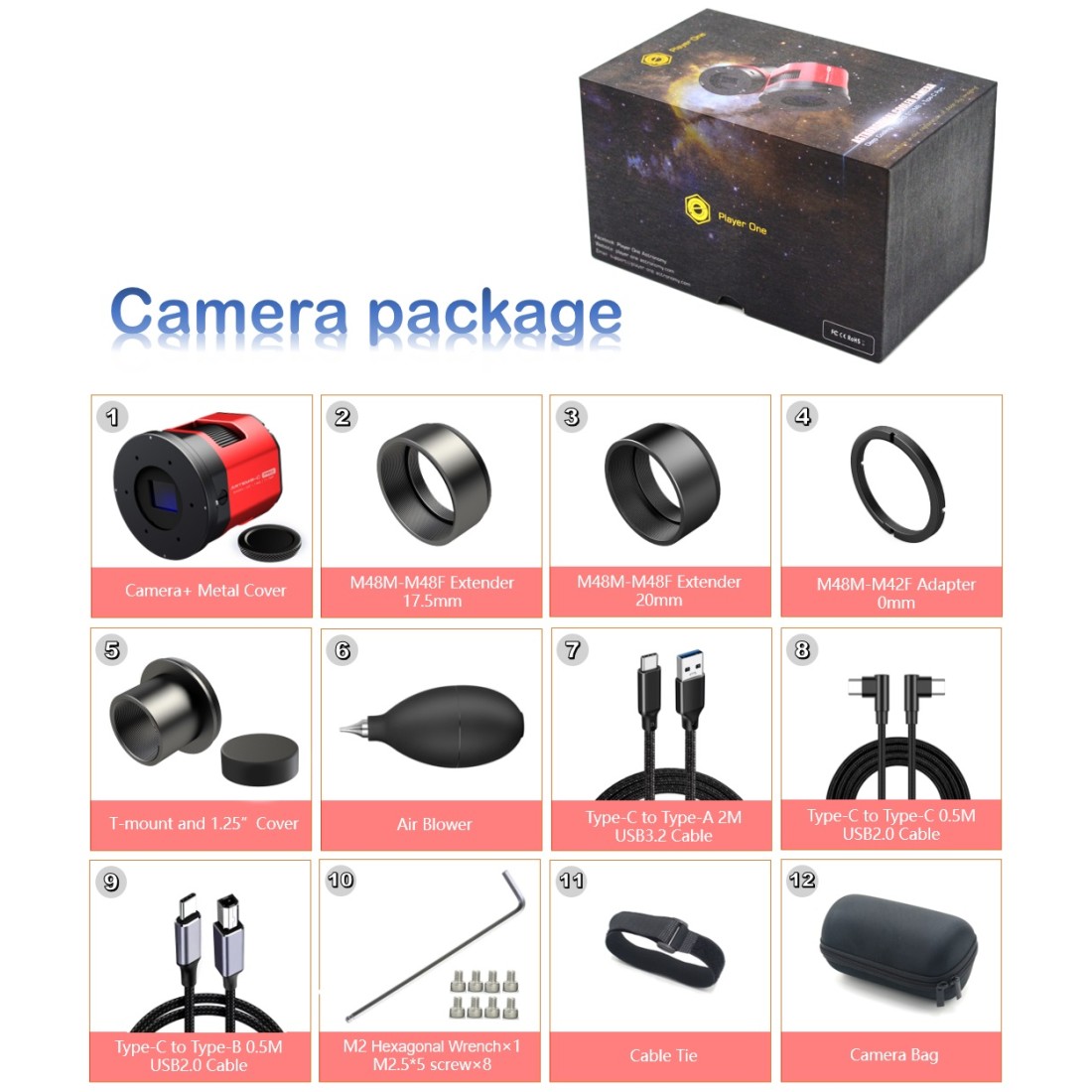

La fuente de alimentación no está incluida en el paquete de la cámara, enlace de alimentación de alta calidad de 12 V 5 A en el enlace de Productos.

Aqui puede descargar de controladores y software: http://player-one-astronomy.com/service/software/

Descarga de manuales: http://player-one-astronomy.com/service/manuals/

Descripción

Nuevo diseño de vanguardia.

El polígono como el hexágono regular es el estilo Player One. Player One quiere que su cámara sea lo más bonita y práctica posible.

Después de muchas pruebas, el jugador uno arregla el estilo final, que utiliza un octágono de ciencia y tecnología para construir la línea principal del cuerpo, complementado con chaflanes redondos para lograr rigidez y flexibilidad.

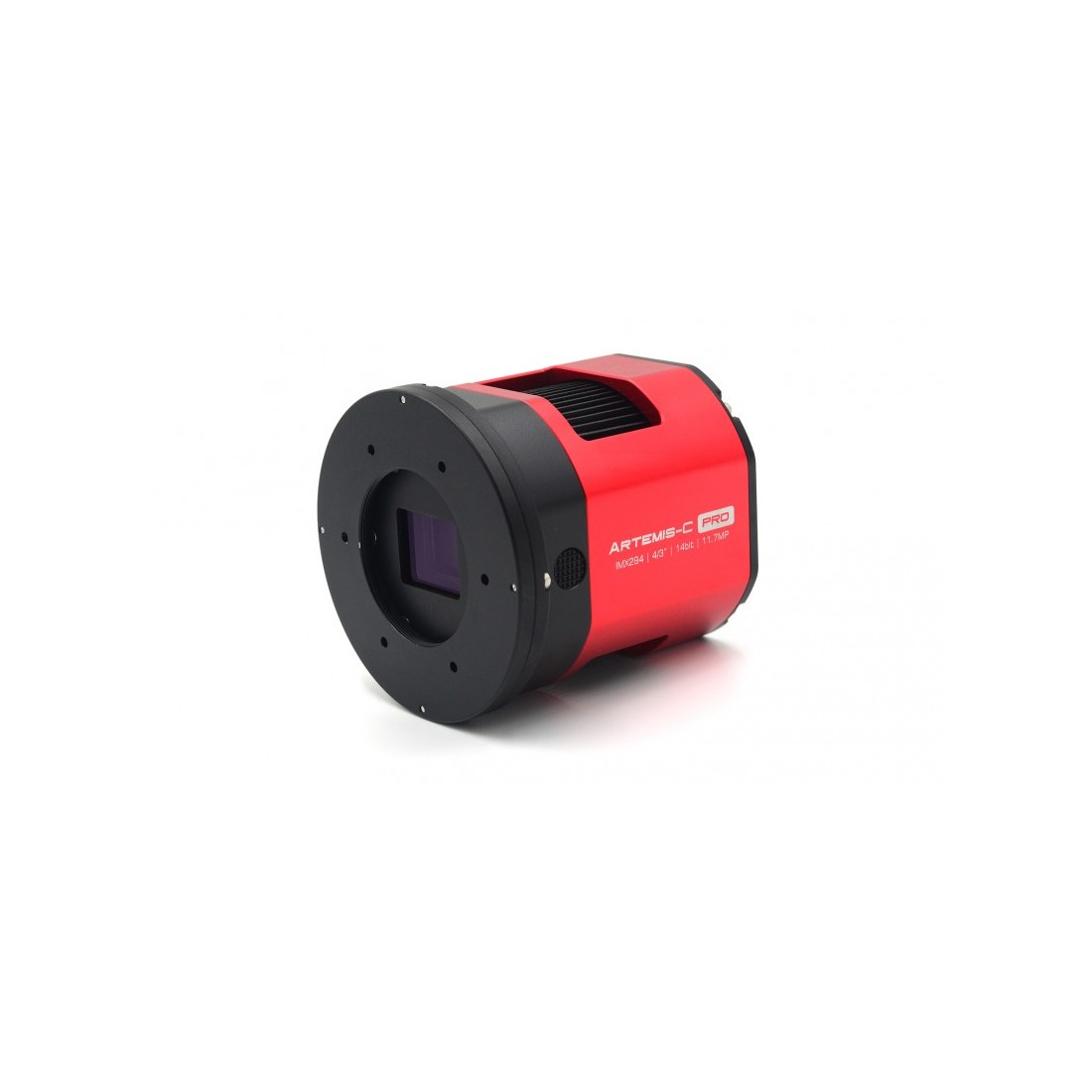

La pieza frontal es redonda para evitar la difracción en RASA. El rojo positivo, que parece un fuego de verano, se combina con el negro discreto y estable, y el proceso de glaseado ultrafino de toda la superficie hace que la cámara luzca lujosa y fresca, manteniendo al mismo tiempo el estilo Player One.

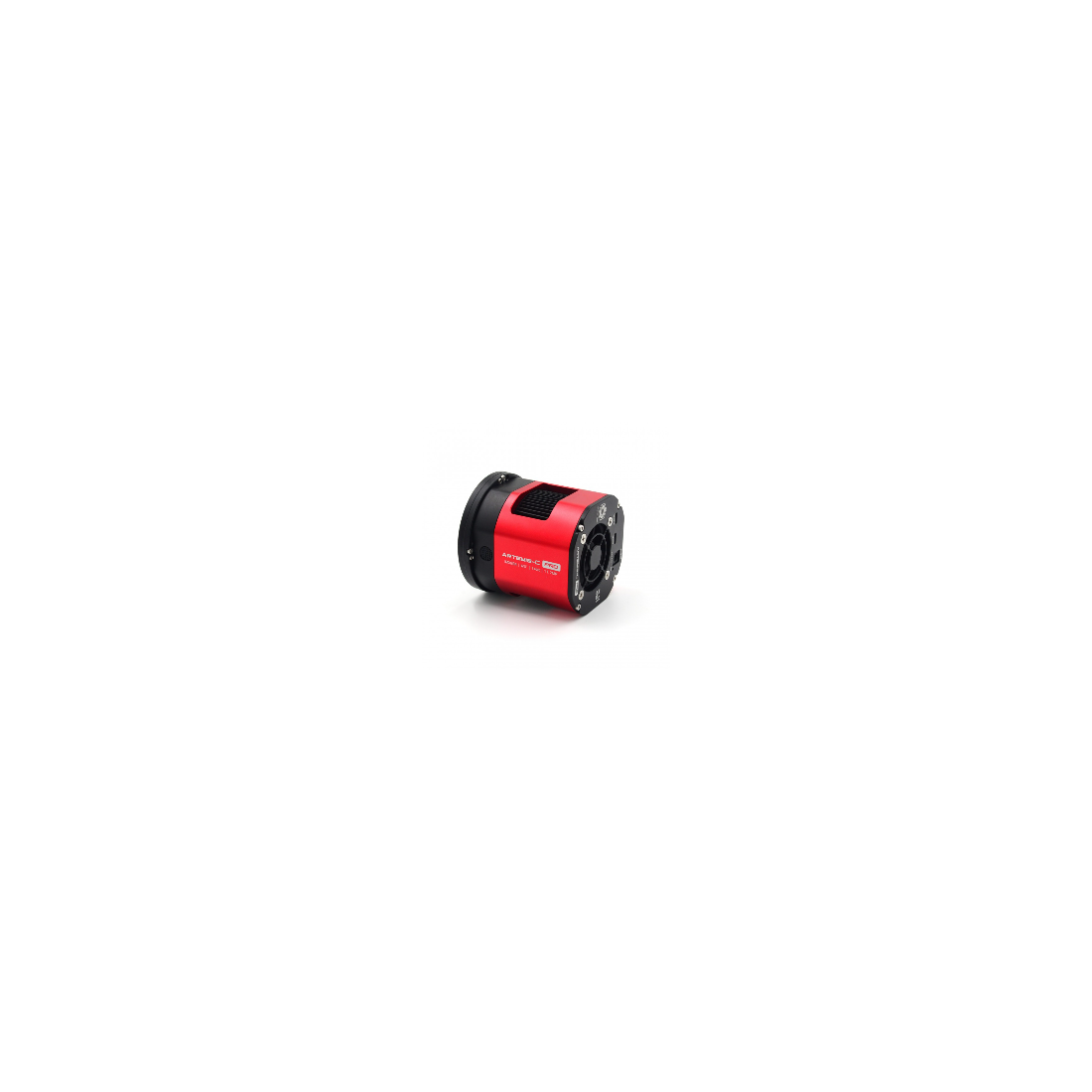

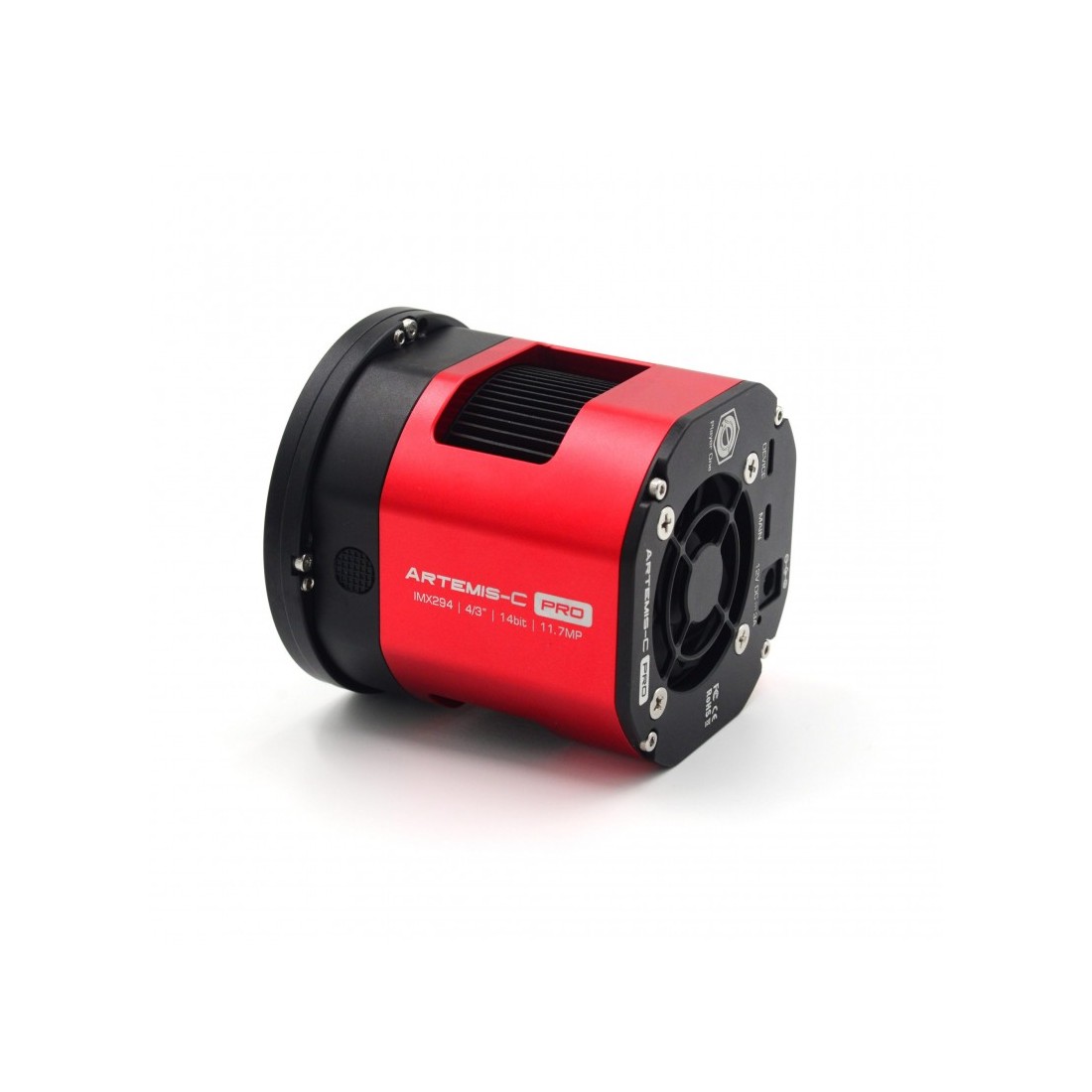

La cámara refrigerada Artemis-C Pro (IMX294) fue desarrollada por Player One Astronomy y está diseñada para obtener imágenes avanzadas del cielo profundo.

Monta el sensor de color de formato Sony IMX294 4/3″ . El tamaño de píxel de 4,63 um permite una profundidad de 65,8 Ke con un total de 11,7 MP (la resolución es de 4144 x 2824) y la diagonal es de 23,2 mm.

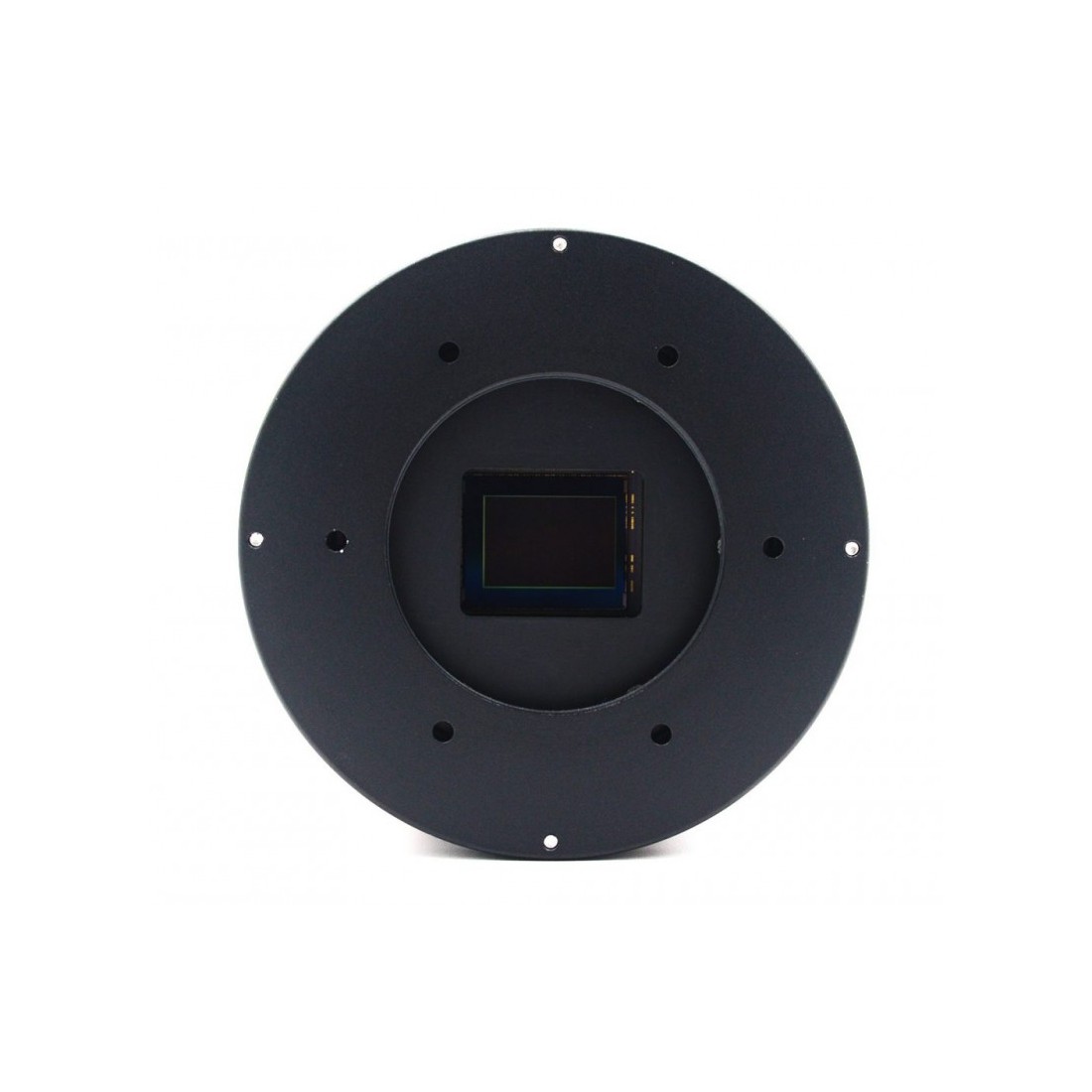

Placa basculante de 4 puntos

Al fotografiar objetos de cielo profundo, el uso de la placa de inclinación del sensor ahora se ve facilitado por la aparición de 4 puntos de ajuste utilizables desde la parte trasera de la cámara y ya no desde antes como muchas otras cámaras de otras marcas.

El ajuste de 4 puntos hace que sea más fácil saber qué esquina necesita ajustarse . La almohadilla de esponja de alta densidad incorporada puede bloquear la luz lateral sin fugas.

Para comprender el método de ajuste de 4 puntos, hemos creado un ejemplo para los usuarios:

Sensor de enfriamiento

La serie de cámaras refrigeradas Player One utiliza una unidad de refrigeración TEC de 2 etapas; después de mejorar el diseño de la estructura para rechazar el calor en la cámara de la cámara, la cámara Delta-T puede alcanzar más de 40 ℃.

Caché DDR3 de 512 MB

Como mejora, la caché DDR3 de las cámaras refrigeradas se incrementa hasta los 512 MB. Ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la pérdida de fotogramas y reduce significativamente el ruido de lectura.

Con el caché DDR3, la cámara ya no tiene altos requisitos para las necesidades informáticas; seguirá teniendo un rendimiento excelente incluso si se conecta a un puerto USB 2.0.

Tecnología STARVIS

Cámara refrigerada Artemis-C Pro (IMX294) basada en la tecnología Sony STARVIS , esta es la tecnología de píxeles retroiluminados utilizada en los sensores de imagen CMOS.

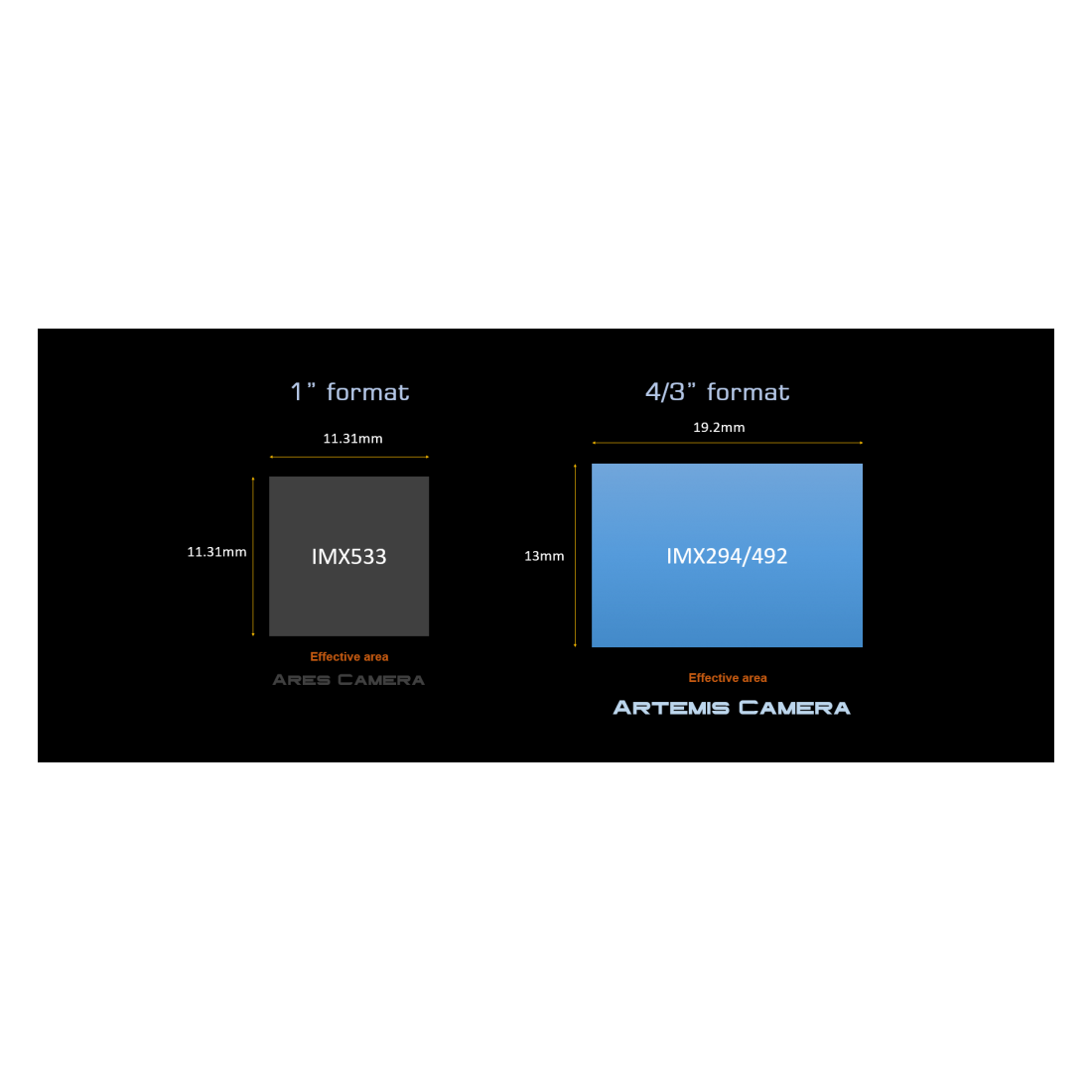

Formato 4/3″

La cámara refrigerada Artemis-C Pro tiene un formato de 4/3″ (19,2 mm * 13 mm), este tamaño es muy popular para imágenes de cielo profundo.

ADC de 14 bits

El sensor IMX294 tiene un ADC de 14 bits en chip. 14 bits (16384 niveles) proporcionan una resolución de muestreo mayor que 12 bits (4096 niveles).

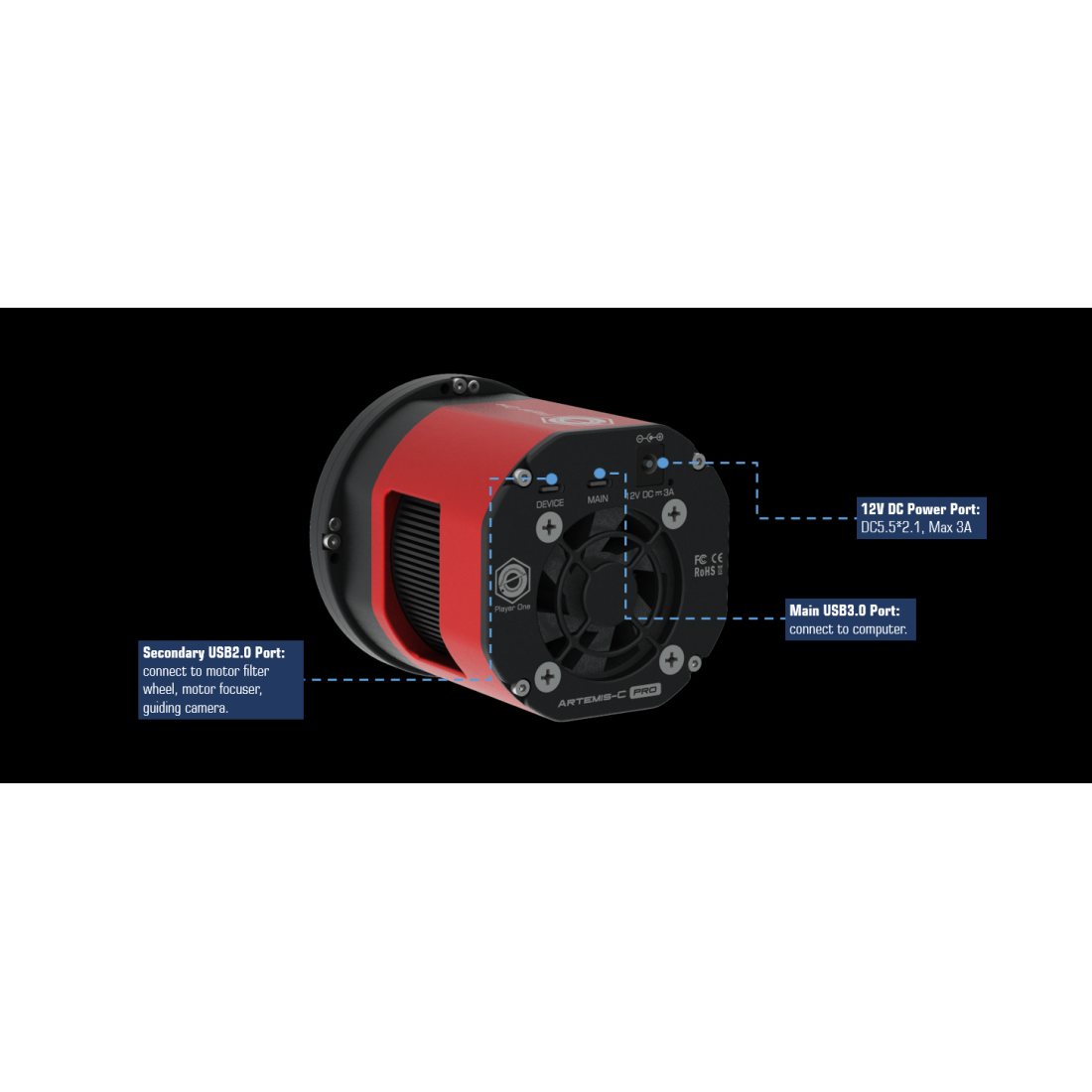

Puerto USB tipo C

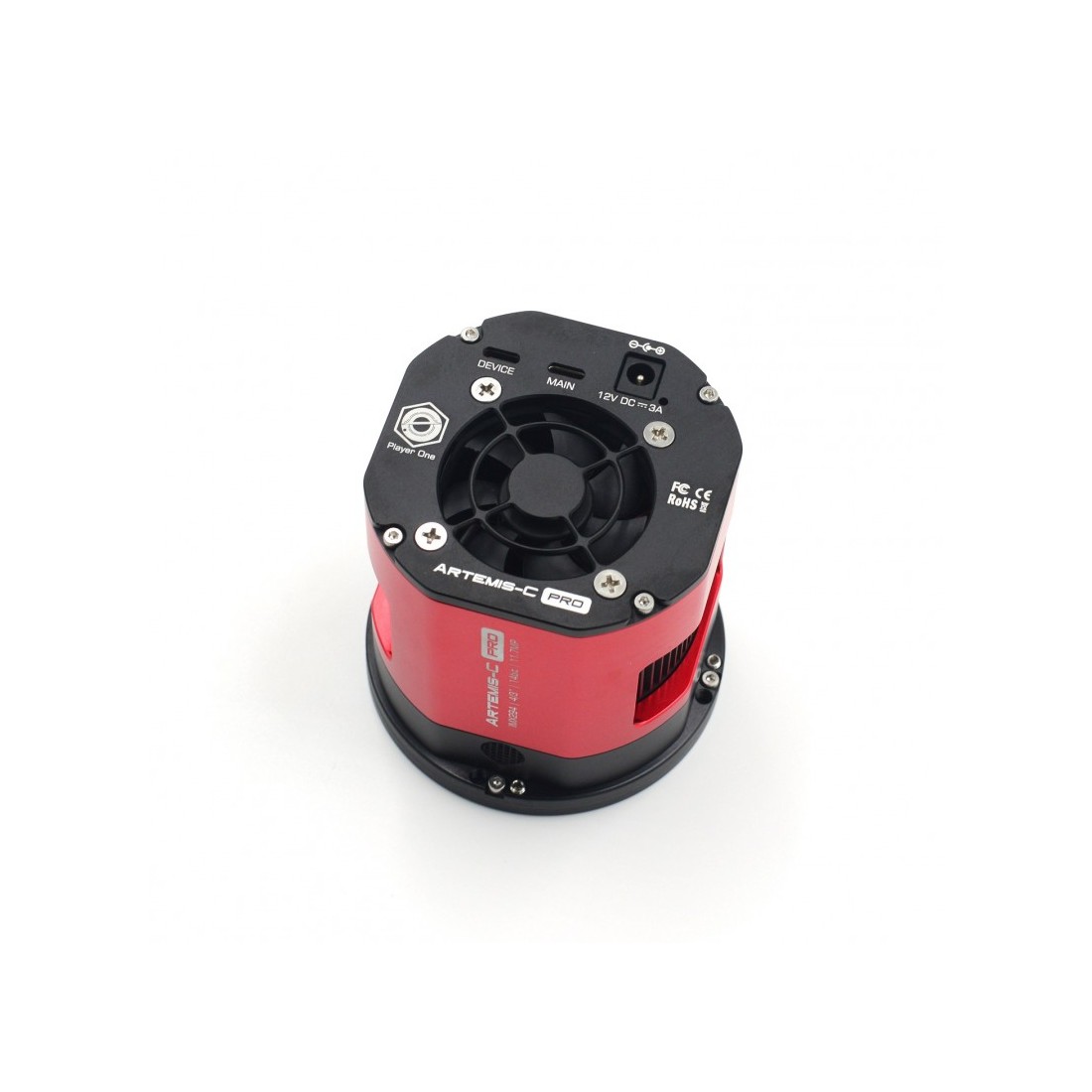

La pieza trasera de la cámara refrigerada tiene 2 puertos de datos tipo C y un puerto de alimentación de 12 V CC de 5,5 × 2,1 mm.

El puerto de datos principal admite el protocolo USB3.0 , la cámara puede funcionar a 33 fps en modo RAW8. El puerto tipo C es más fácil de conectar al montar equipos de imágenes por la noche.

Al grabar imágenes, dado que la velocidad de escritura real se verá afectada por la velocidad de escritura del propio disco duro, cuando la velocidad de escritura del disco duro es lenta, es posible que la grabación no alcance la velocidad teórica. Se recomienda utilizar un SSD de alta calidad para guardar datos y disfrutar plenamente del rendimiento de la cámara.

La cámara tiene un puerto de 12 V CC de 5,5 x 2,1 mm para proporcionar suficiente energía al sistema de refrigeración TEC. Si no necesita encender la refrigeración, simplemente conecte el puerto principal tipo C y la cámara funcionará como una cámara sin refrigeración.

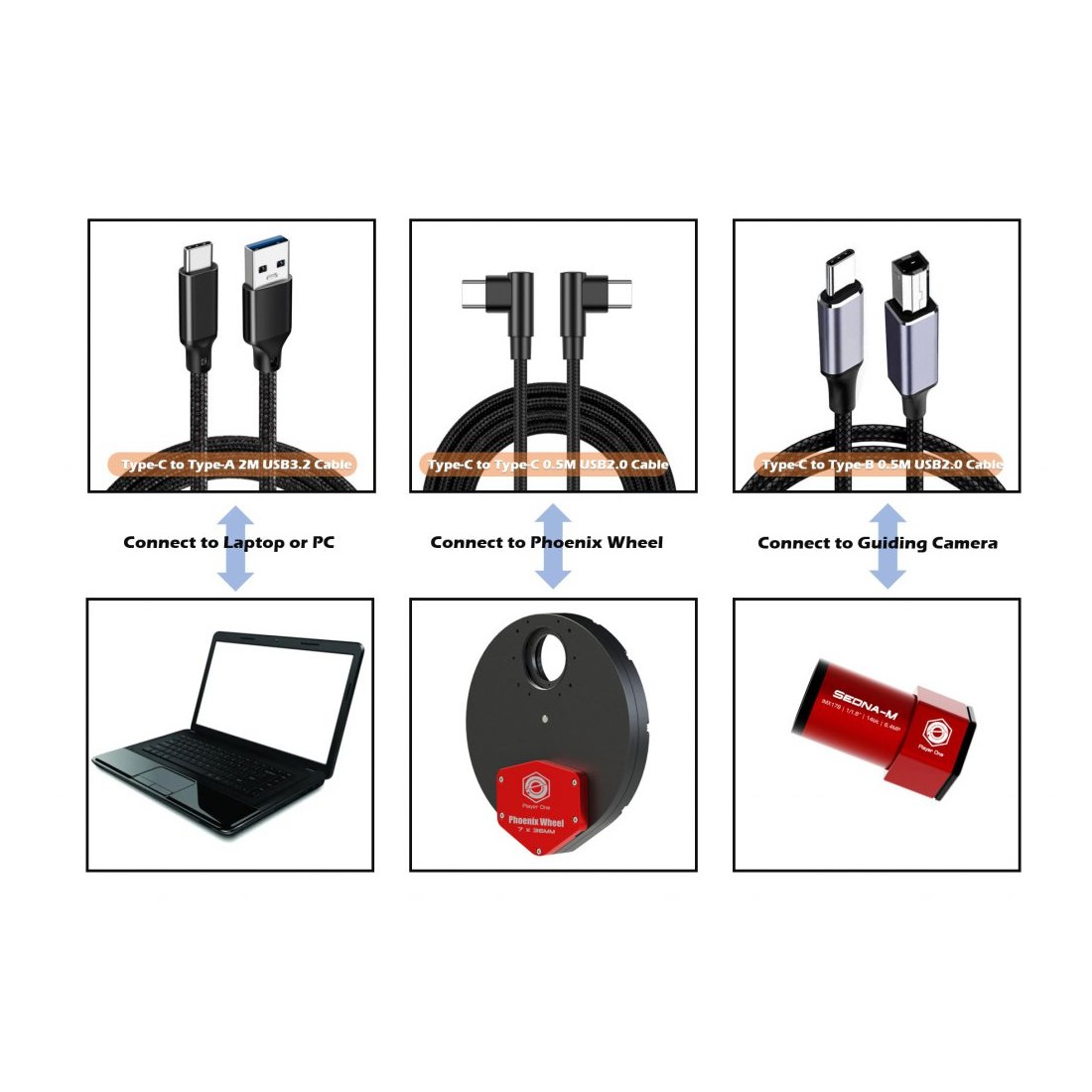

Uso de cable estándar

Sistema de refrigeración y calefacción antivaho.

En la ventana ASCOM, proporcionamos 3 parámetros ajustables: temperatura objetivo, velocidad del ventilador y potencia anti-rocío.

Delta-T estándar: 40 ℃ (±2 ℃), cuando la temperatura ambiente es de 30 ℃, velocidad del ventilador 100 %, recalentamiento 0 %.

Configuraciones Delta-T recomendadas : 35 ℃ por debajo de la temperatura ambiente, velocidad del ventilador 70 %, recalentamiento 10 %, consumo de energía 40-60 %.

La velocidad de rotación del ventilador de refrigeración también es ajustable; la velocidad predeterminada es 70 %.

El problema de empañamiento es el mayor enemigo de las imágenes astronómicas; la cámara tiene un sistema de calentamiento anti-rocío incorporado frente a la cámara. La potencia de calefacción es ajustable.

Mecanismo de protección contra sobretensión y sobrecorriente.

Las cámaras Player One mantienen su cámara y otros equipos seguros con mecanismos de protección contra sobretensión y sobrecorriente.

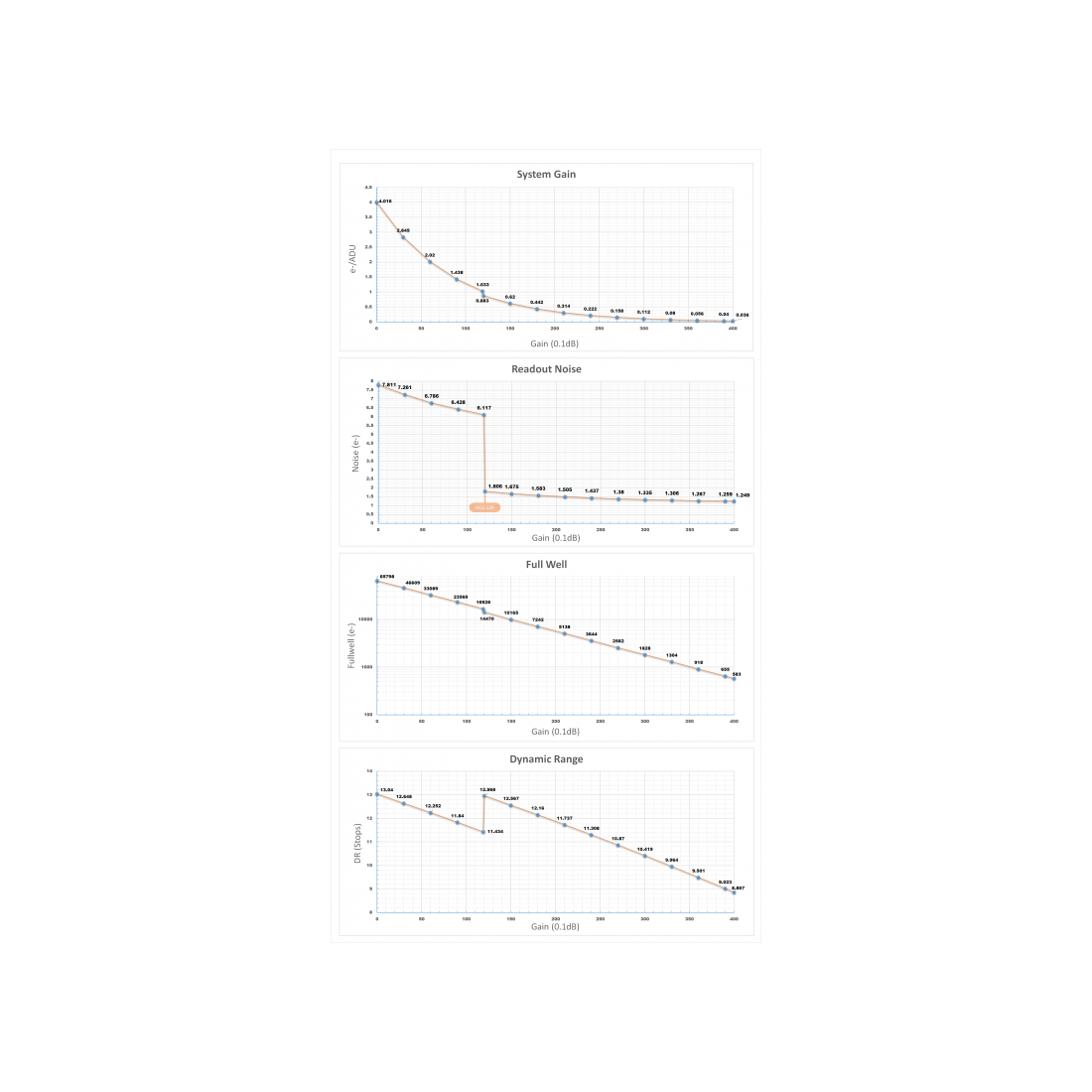

Actuación

Con ganancia = 0, la cámara tiene un rango dinámico de 13 pasos y una capacidad de absorción total de 65,8 ke, el ruido de lectura es 7,8e.

HCG se abre con ganancia = 120 , la cámara tiene un rango dinámico de 12,97 pasos y 14,5 Ke, el ruido de lectura cae a solo 1,8 e.

Fotograma por segundo

La cámara refrigerada Artemis-C Pro puede funcionar a 33 fotogramas por segundo en modo RAW8, que es mucho más rápido que los modelos existentes en el mercado.

Ruido de lectura

En cuanto al ruido de reproducción, prometemos solemnemente que todos los valores se obtienen de pruebas reales. Y para los usuarios, pueden utilizar Sharpcap 4 para realizar pruebas. SC4 tiene una función llamada Análisis de sensores que proporciona una forma muy sencilla de probar el ruido de lectura.

Player one escribe un tutorial en nuestro sitio: https://player-one-astronomy.com/service/manuals/

Si está interesado en las pruebas de ruido de reproducción, puede probarlo usted mismo, lo cual es muy simple.

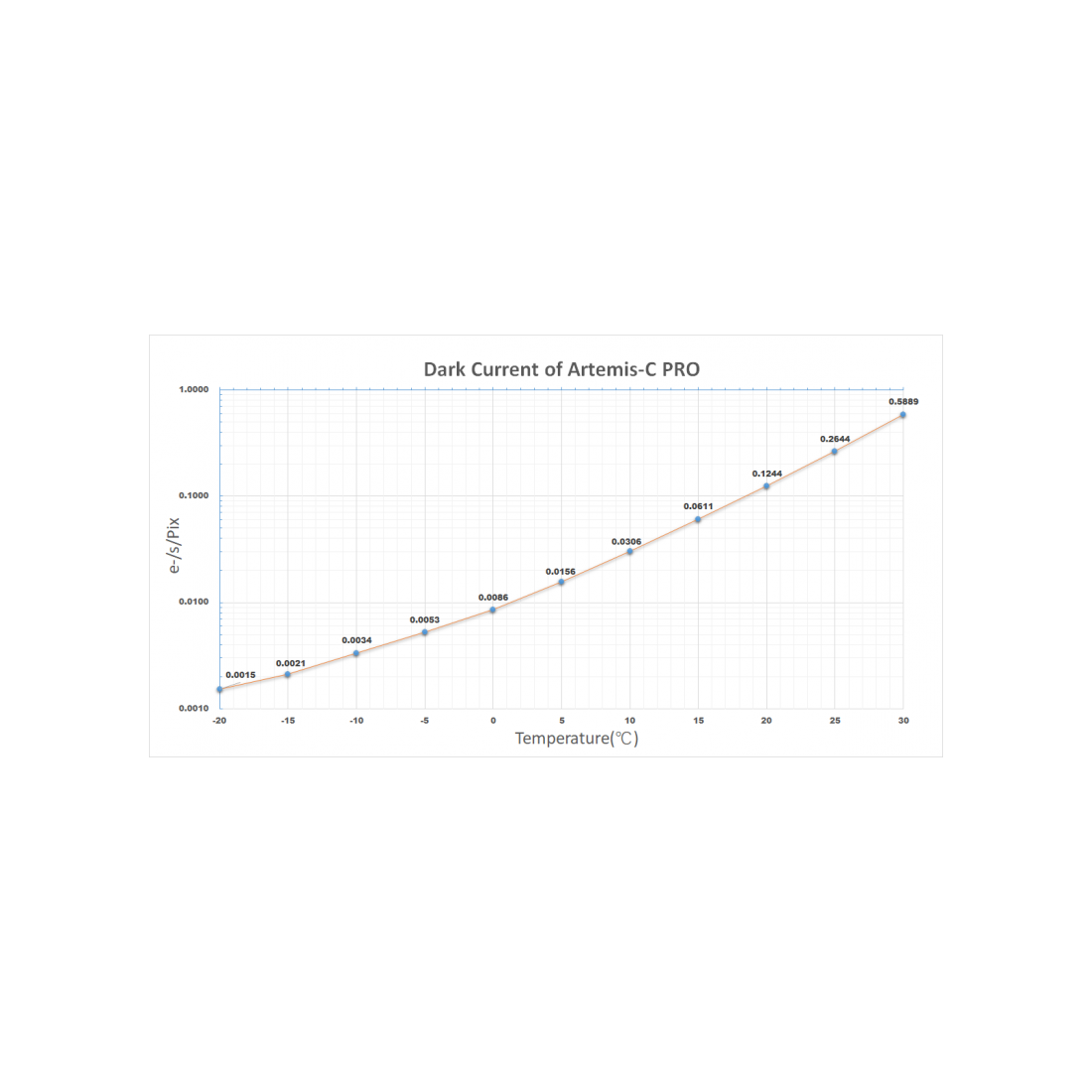

Corriente oscura

La corriente oscura es de sólo 0,0015 e/s/pix a -20 ℃ y 0,0086 e/s/pix a 0 ℃. En toda la curva, la corriente oscura casi parece una línea recta, lo que puede demostrar que la cámara Artemis es de muy buena calidad.

Características

Peso: 655 g

Sensor: Nuevo SONY IMX294 4/3" CMOS (color)

Diagonal: 23,2 mm

Píxeles totales: 11,7 megapíxeles

Resolución máxima: 4144×2824

Tamaño de píxel: 4,63 μm

Bayer: RGGB

Tamaño del sensor: 19,2 mm × 13 mm

Velocidad de fotogramas: 33 FPS (10 bits)

Contraventana: Persiana enrollable

Rango de exposición: 32μs-2000s

Ruido de lectura: 7,8-1,2e

Pozo completo: 65,8ke

Ecualizador: ≈75%

ADC : 14 bits

Sistema de refrigeración : componente de refrigeración TEC de 2 etapas de alta calidad.

Requisito de energía : 12 V – 3 A máx. (opcional)

Delta T: 40 ℃ ± 2 ℃ (por debajo de la temperatura ambiente)

Ventana protectora : D46*2MM Recubrimiento AR Plus (antirreflectante) multicapa de alta calidad

Puerto de datos : Tipo-C USB3.0/USB2.0

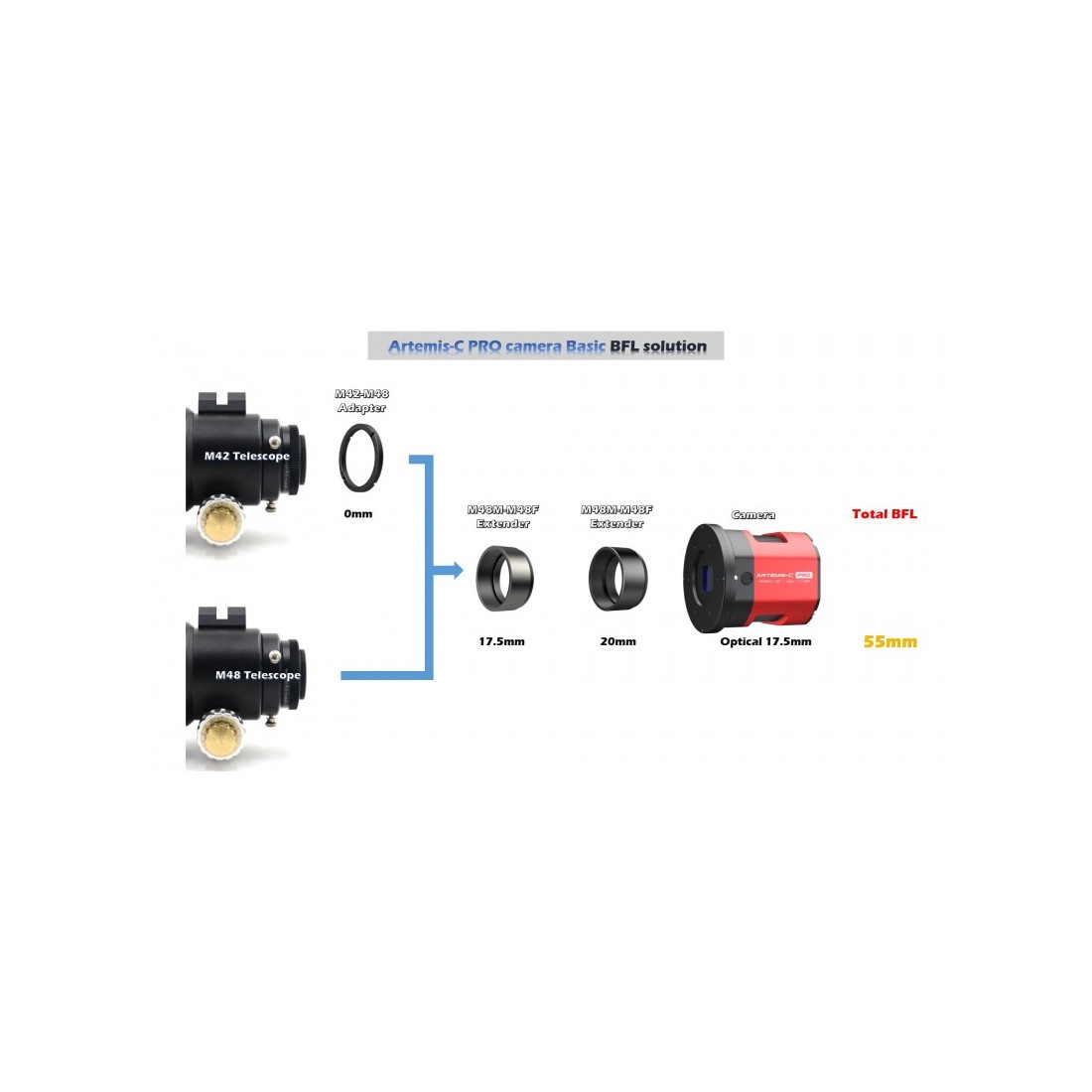

Adaptar : M48X0.75, 2", 1.25"

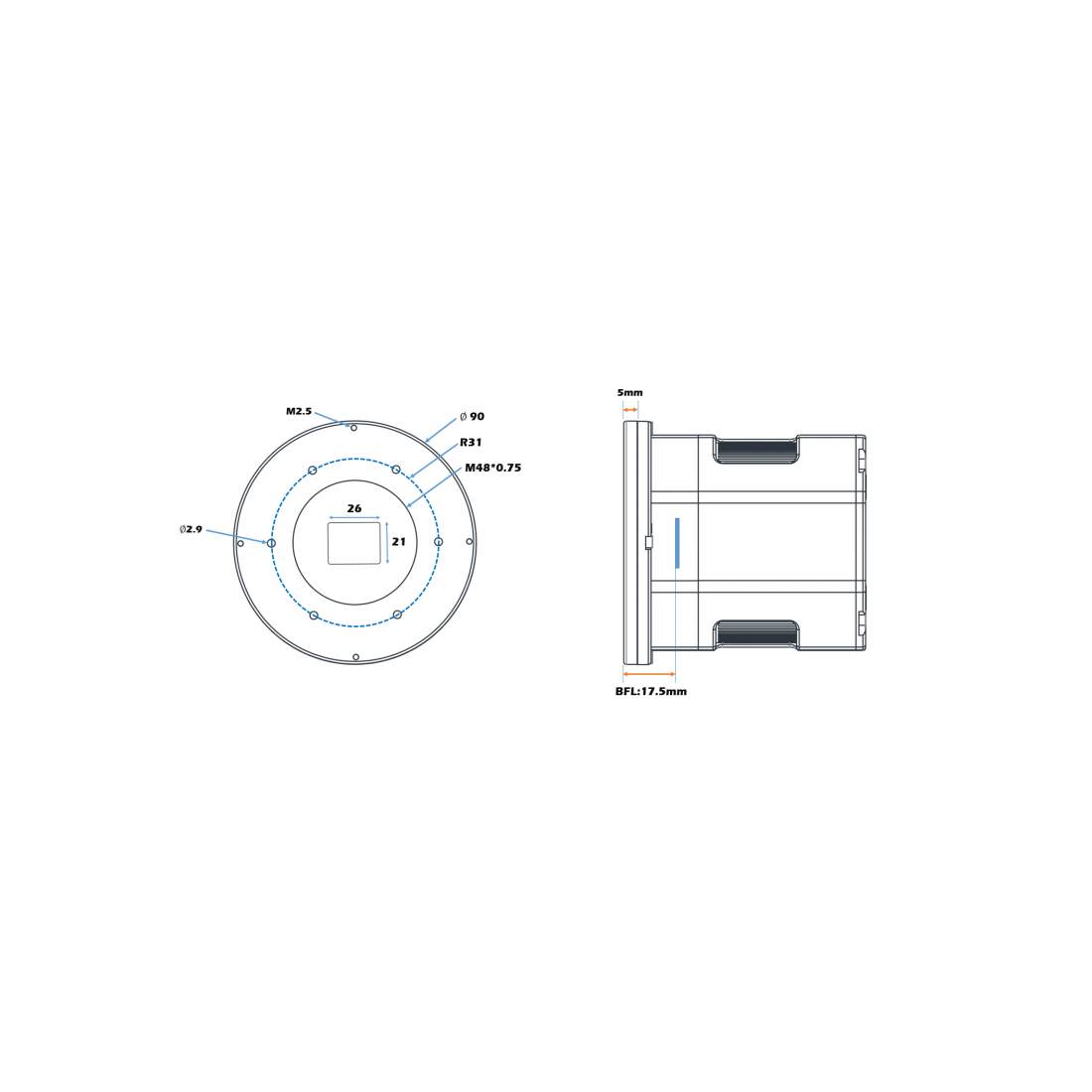

Longitud focal trasera : 17,5 mm, 12,5 mm (sin placa de inclinación)

Diámetro : 90 mm

Peso : 650 g

Resolución y FPS :

en modo USB3.0

Resolución ADC de 10 bits ADC de 16 bits

4144 × 2824 33 FPS 16,5 FPS

3840 × 2160 47 FPS 23,5 FPS

2560 × 1440 97 FPS 52,6 FPS

1920 × 1080 160 FPS 73,5 FPS

1280 × 720 314 fps 107 fps

1024 × 768 340 fps 102 fps

800 × 600 429 fps 127 fps

640 × 480 525 fps 154 fps
