Cámara ZWO ASI678MC color

Cámara ZWO ASI678MC color

Cámara CMOS en color no refrigerada de última generación

• Sensor CMOS en color Sony IMX678 de 1/1,8″ con 8,4 millones de píxeles (2 µ)
• Hasta 47 fps a máxima resolución
• Convertidor de analógico a digital de 12 bits
• Para imágenes planetarias, imágenes asistidas

Todo sobre la cámara ZWO ASI678MC

La cámara ZWO ASI678MC está equipada con un sensor CMOS a color de 8,4 millones de píxeles (3840 x 2160 px) y 8,9 mm de diagonal, en formato 16:9.

A máxima resolución, la velocidad máxima de adquisición alcanza los 47 fotogramas/segundo con un rango dinámico de 12 bits.

Equipada con las últimas tecnologías de la arquitectura de sensores STARVIS 2 que ofrece Sony, la cámara ofrece prestaciones de última generación:

ausencia total de electroluminiscencia, amplio rango dinámico, muy alta sensibilidad en el infrarrojo cercano, corriente oscura y ruido de lectura muy bajo.

Con su sensor de color en formato 1/1,8″, la cámara ZWO ASI678MC es apta para imágenes planetarias a alta velocidad de adquisición.

Obtendrás así magníficas fotografías de los planetas, en color, mientras te liberas de los caprichos de las turbulencias, gracias a su sensibilidad a poca luz, el 662MC da excelentes resultados en ayudas visuales.

El IMX678 tiene píxeles cuadrados de solo 2 µm de lado.

Con píxeles tan pequeños, es muy importante calcular el muestreo resultante de su configuración en función de sus condiciones de visualización y visualización.

Si es necesario, tendrá que adaptar la distancia focal del instrumento o hacer un binning, para no sobremuestrear demasiado las imágenes.

Rendimiento de los sensores

Diseñado por Sony para aplicaciones de vigilancia y seguridad, el sensor IMX678 se basa en la arquitectura técnica STARVIS 2. condiciones de iluminación extremadamente limitadas.

El más importante es el uso de una estructura optoelectrónica llamada “retroiluminada”.(o BSI, sensor de iluminación trasera).

Toda la electrónica del sensor se coloca debajo de los fotositos; se reduce la distancia a recorrer por la luz en el sensor, así como el bloqueo de los fotones por los elementos electrónicos no fotosensibles.

La sensibilidad aumenta considerablemente, incluso en condiciones de muy poca luz.

El sensor también es extremadamente efectivo en el infrarrojo cercano (NIR), una banda espectral apreciada por los astrofotógrafos planetarios por su menor sensibilidad a la turbulencia atmosférica.

Esta estructura escalonada permite colocar más componentes electrónicos en el propio sensor, como ADC, lo que minimiza los artefactos y el ruido.

En comparación con las generaciones anteriores de sensores de Sony, el IMX678 ofrece un ruido de lectura muy bajo y una corriente oscura reducida, lo que mejora significativamente la relación señal-ruido.

Al comparar dos imágenes en negro, vemos que la imagen del ASI178MC es menos ruidosa y más suave.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de la cámara.

La alta eficiencia cuántica y el bajo ruido de lectura son requisitos previos para mejorar significativamente la relación señal-ruido.

El ruido de lectura es la suma de varios componentes: el ruido térmico de los fotositos, el ruido ligado a la electrónica del sensor y el ruido de cuantificación de las etapas de conversión analógico/digital.

Cuanto menor sea el ruido de lectura, mejores serán los resultados; por lo tanto, se trabaja tecnológicamente en cada nivel para reducirlo lo más posible.

En la salida, la cámara incorpora un dispositivo HCG (ganancia de alta conversión) que puede reducir el ruido de lectura a alta ganancia mientras mantiene el alto rango dinámico que obtendría a baja ganancia.

Este modo HCG se activa automáticamente tan pronto como la ganancia llega a 80.

Comparación entre ASI678MC y ASI178MC

La cámara ZWO ASI678MC se considera una evolución del modelo ASI178MC con, entre otras cosas, ausencia de electroluminiscencia, corriente oscura y ruido de lectura reducido.

La siguiente tabla muestra las principales características de las cámaras ZWO ASI678MC y ASI178MC.

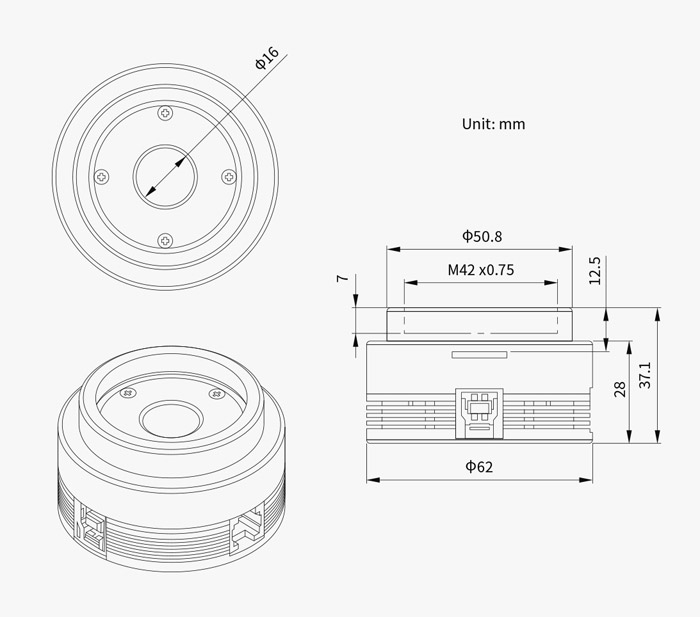

La mecánica de montaje

El ASI678MC tiene una rosca de entrada tipo M42 hembra; el foco posterior es de 12,5 mm.

Se entrega un convertidor mecánico M42 a macho de 31,75 mm, así como un cable USB de 2 m de largo y un cable de autoguiado ST4. ZWO también ofrece una lente de distancia focal de 2,5 mm, de buena calidad.

Así equipada, la cámara también puede actuar como una cámara All-Sky para la vigilancia del cielo.

Software

Como ocurre con todas las cámaras de la marca ZWO, el principal y más completo software de control de cámaras es ASIStudio , de descarga gratuita desde la web del fabricante de ZWO.

La marca también ofrece un SDK (Software Development Kit) gratuito para que muchos software, gratuitos o de pago, soporten de forma nativa las cámaras ZWO:

Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc.

Te invitamos a consultar la documentación específica de este software para conocer su nivel de compatibilidad o visitar el sitio web de ZWO para obtener una lista exhaustiva.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca.

Este controlador se puede descargar gratuitamente desde el sitio web de ZWO.

Para usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas.

Luego, el control se lleva a cabo utilizando el software KStars/Ekos (bajo Linux) y AstroImager/AstroTelescope ofrecido por el editor CloudMakers (bajo Mac).

Finalmente, se puede acceder a las cámaras ZWO a través de controladores de video como DirectShow o TWAIN.

Para obtener más información, visite el sitio web de ZWO.
